Тепловые реле. Виды и устройство. Работа и применение

Тепловые реле являются электрическими устройствами, предотвращающими нагревание различных электрических потребителей от критических показателей температуры. При повышенной нагрузке электродвигатель расходует значительное количество электрической энергии, которая может намного превышать нормативные данные для электродвигателя.

В результате перегрузки в цепи электрического тока повышается температура, которая приводит чаще всего к неисправностям и аварии. Для исключения такой ситуации в цепи подключают вспомогательные специальные устройства, которые отключают электроэнергию при возникновении перегрузки или аварии. Такие приборы называют термореле или тепловые реле. Основной функцией такого защитного реле является обеспечение нормального рабочего режима потребителя.

Устройство и виды

Существует несколько разновидностей тепловых реле, каждая из которых имеет свои особенности конструкции и применение. Рассмотрим основные виды тепловых реле.

РТЛ – 3-фазные тепловые реле, которые служат для обеспечения защиты электромоторов от перегрузки, заклинивания ротора, затяжного пуска, перекоса фаз. Реле фиксируются на клеммы пускателя ПМЛ. Реле также может функционировать как самостоятельное устройство защиты с клеммами КРЛ.

РТТ – реле трехфазное, служит для обеспечения защиты короткозамкнутых моторов от токовой перегрузки, затяжного пуска, заклинивания двигателя и других подобных аварийных режимов. Конструкция реле этого вида позволяет закрепить его на корпус магнитного пускателя марки ПМЕ и ПМА, либо в виде самостоятельного прибора на специально предназначенной панели.

РТИ – такие трехфазные реле предохраняют электрический двигатель от перегрузки, фазного перекоса, заклинивания и тому подобных тяжелых режимов. Крепление такого вида реле осуществляется на корпус пускателей КМИ и КМТ.

ТРН – 2-фазный вариант теплового реле, осуществляет контроль запуска и работы устройств, оснащен механизмом ручного возврата контактов и исходное состояние, температура внешней среды не влияет на функционирование реле.

Твердотельное реле на три фазы, в котором отсутствуют подвижные элементы, невосприимчиво к внешней среде, используется в местах с наличием опасности взрыва, обеспечивает защиту от таких же факторов, как и вышеописанные конструкции реле.

РТК – температура контролируется с помощью щупа, находящегося в корпусе электроустройства. Тепловое реле осуществляет контроль одного параметра.

РТЭ – это термореле плавления сплава, состоящее из проводника, выполненного из специального сплава, который способен плавиться при определенной температуре, разрывая тем самым электрическую цепь. Это реле встраивается в конструкцию устройства.

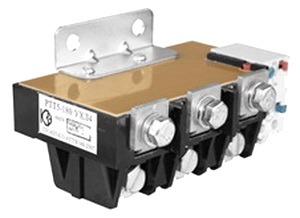

Принцип действия на примере конструкции реле РТТ-32П

Это реле предназначено для защиты электрических цепей от токов перегрузки. Реле третьей величины на номинальный ток 160 ампер.

Исполнение для комплектации с пускателями ПМА-4000, 5000, 6000 с переключающим контактом, пониженной инерционности. Предельно допустимый номинальный ток несрабатывания 100 ампер.

Реле такой конструкции работают следующим образом. Силовые клеммы включены последовательно в цепь каждой фазы. Токоведущие шины рассчитаны на длительный номинальный ток несрабатывания. При прохождении тока перегрузки по одной из фаз повышается температура шины и передается через нагревательные пластины к биметаллической пластине, которая нагреваясь, изгибается, воздействуя на планку толкателя.

Время срабатывания при шестикратном номинальном токе несрабатывания от 6 до 14 секунд. При этом необходимый ход планки от 1,5 до 2 мм. Планка-толкатель воздействует в свою очередь на рычаг сброса защелки. Защелка, поворачиваясь, освобождает подвижные контакты, которые под действием собственной пружины переключаются, размыкая цепь управления и замыкая цепь сигнализации.

После устранения причины повышенного тока можно повторно включить реле с помощью кнопки и возвратного рычага. При этом подвижные контакты зафиксируются подпружиненной защелкой.

Можно изменить номинальный ток несрабатывания в большую или меньшую сторону на 15 ампер. При этом эксцентриком смещается ось рычага сброса защелки, тем самым увеличивая или уменьшая время срабатывания реле.

Особенности теплового реле

В отличие от электрического автомата тепловое реле не разрывает силовые цепи, а только отключает цепь управления магнитного пускателя. Нормально включенный контакт теплового реле работает подобно кнопке «стоп» пускателя, и соединяется с ней по последовательной схеме.

В конструкции термореле нет необходимости повторять функции силовых контактов при его срабатывании, так как реле подключается непосредственно к магнитному пускателю. При таком исполнении схемы достигается значительная экономия материалов для силовых групп контактов. Намного проще подключать малый ток в управляющей цепи, чем отключать три фазы с большим силовым током.

При подключении необходимо знать, что тепловые реле не расцепляют силовую цепь непосредственно, а только подают сигнал на ее отключение при аварийном режиме. Чаще всего в термореле имеется две пары контактов. Одни из них постоянно замкнутые, а другие нормально разомкнутые. При сработке термореле, эти контакты меняются между собой состоянием, то есть, первые контакты становятся разомкнутыми, а вторые замыкаются.

Характеристики реле

Тепловые реле следует выбирать, путем выбора характеристик этого устройства по нагрузке и условиям работы электромотора или другого потребителя электроэнергии:

• Номинальный ток.
• Граница регулировки тока сработки.
• Силовое напряжение.
• Число и вид дополнительных контактов управления.
• Мощность при включении управляющих контактов.
• Граница срабатывания.
• Чувствительность к перекосу фаз.
• Класс отключения.

Схема подключения

Во многих схемах при подключении термореле к пускателю применяется постоянно замкнутый контакт, работающий последовательно с кнопкой «стоп» на управляющем пульте. Этот контакт маркируется буквами NC или НЗ.

Нормально включенный контакт при такой схеме может применяться для подключения сигнализации о действии защиты электромотора. В более серьезных усложненных схемах автоматического управления этот контакт может применяться для действия алгоритма аварийной остановки цепи питания.

Независимо от типа подключения электромотора и числа контакторов пускателя, подключение термореле в схему осуществляется простым методом. Оно размещается после контакторов перед электрическим двигателем, а размыкающийся (постоянно замкнутый) включается по последовательной схеме с кнопкой «стоп».

Достоинства и недостатки

Из преимуществ термореле можно назвать:

• Малые размеры.
• Небольшая масса.
• Низкая стоимость.
• Простая конструкция.
• Долговечная работа.

Недостатками тепловых реле отмечаются:

• Необходимость периодической настройки.
• Периодическая проверка.

Как выбрать тепловые реле

При выборе и установке термореле необходимо учитывать, где оно будет применяться, и наличие функций:

• Тепловое 1-фазное реле тока с автосбросом возвратится в исходное положение по прошествии некоторого промежутка времени. Если электромотор после сброса все еще находится в состоянии перегрузки, то реле снова сработает.
• Реле с компенсацией температуры внешней среды (ТРВ) качественно работают в большом интервале температур внешней среды.
• Многие тепловые реле оснащены разной степенью проверки фаз. Такие механизмы имеют возможность проверить электродвигатель на разрыв фазы с контактора, дисбаланс. При возникновении аварийной ситуации реле прекращает подачу электрического тока к мотору. Дисбаланс может вызвать опасные колебания тока или напряжения электродвигателя, что способствует его неисправности.
• Функция недогрузки в термореле способна выявить снижение тока в цепи. Это происходит, когда электродвигатель начал работать вхолостую. Такие реле служат для выявления этих различий, по принципу обнаружения перегрузки.
• Тепловые реле со световыми индикаторами – это модель со светодиодами или датчиками сигналов состояния и включения.

Стоимость термореле колеблется в широких пределах от 500 до нескольких тысяч рублей. Это зависит от производителя, характеристик, уровня пропускания тока. Перед приобретением нужно внимательно ознакомиться с описанием. Вся основная интересующая информация находится в паспорте изделия. Там же имеется инструкция по подключению.

Конструкция

Современный рынок электрооборудования предлагает огромный выбор тепловых реле различного принципа действия, как следствие, будет отличаться и их конструктивное исполнение. Однако, в соответствии с п.3.2. ГОСТ 16308-84 все технические параметры конкретной модели должны соответствовать данному типу по габаритам, исполнению и принципиальной схеме этого типа. Наиболее распространенным вариантом за счет простоты исполнения и относительной дешевизны является электротепловое реле на биметаллической пластине. Конструкция которого приведена на рисунке 1.

Рис. 1. Конструкция теплового реле

Как видите, в состав механизма входят:

• нагревательный элемент – токоведущая часть, пропускающая через себя рабочий ток электрической машины;
• биметаллическая пластина – выступает в роли действующего индикатора, реагирующего на превышение температуры;
• толкатель – выполняет функции жесткого рычага, передающего усилие от биметаллической пластины;
• температурный компенсатор – позволяет внести поправку на температуру окружающей среды для стабилизации величины тока срабатывания;
• защелка – предназначена для фиксации положения температурного реле;
• штанга расцепителя – подвижная часть механизма, предназначенного для перемещения контактов;
• контакты реле – передают питание в блок управления;
• пружина – создает усилие для перемещения реле в устойчивое положение.

На практике существуют и другие типы реле, конструкция которых будет принципиально отличаться. Данный вариант приведен в качестве примера для наглядности протекания процессов и пояснения принципа работы.

Эра электричества тепловых реле

Долгое время термостаты не находили применения в сфере электричества. Справедливости ради заметим, применялось преимущественно фабриками, цехами, питая двигатели. До появления электрических лампочек накала было далеко. Устройством, давшим зеленый свет применению тепловых реле, историки считают электромагнитный клапан регулирования тока жидкости трубы. Наработка заявлена патентом US355893 A, опубликованным 11 января 1887 года. Документ говорит: термостат (тип не указан) размещен в жилых помещениях, электромагнитный клапан позволит регулировать под его командованием скорость тока горячей воды системы отопления.

Ряд обстоятельств позволит утверждать: изобретение касалось армии США, по-видимому, должно было применяться казармами. Что касается термостата, подходящий существовал к тому времени (патент US150566 A). В опубликованном 5 мая 1874 года документе Джон Гест говорит о создании настраиваемого реле управления электрической цепью. Внешний круглый корпус по кромке снабжен лимбом с нанесенными значениями температуры, устройство пригодно выполнять самые разные функции. Длинный полый цинковый стержень (другого материала) изменяет длину, отслеживая температуру, управляя движением стрелки, в определенном положении замыкающей контакт.

Конструкция теплового реле

Конструкция напоминает велосипедный звонок, из которого торчит упомянутый стержень. Реле контролирует температуру помещения. Для отслеживания величины тока непригодно. Исследователям осталось сделать один шаг: провести параллель меж законом Джоуля-Ленца и изменениями температуры, превращая термостат в тепловое реле. Собственно, было сделано патентом US292586 A, опубликованном 29 января 1884 года. Наверняка в бюро с интересом смотрели на странного изобретателя, по тем временам изделию тяжело было найти применение. Родс (разработчик) пишет: конструкция помогает в организации освещения газовыми рожками (лампочки накала тогда не существовали).

Патент заявил: авторским правом защищается реле на биметаллической пластине с нагревателем из резистора. Сегодня повсеместно используется. Можно сказать, Родс ткнул пальцем в небо, попав на золотоносную жилу. Дальнейший ход инженерной мысли понятен без дальнейших поисков в реестре патентов.

Устройство и принцип действия теплового реле

Тепловое реле – это аппарат защиты, отключающий электродвигатели при длительных перегрузках, а также при обрыве одной из фаз от сети. Тепловое реле, как правило, устанавливается после магнитного пускателя, для того, чтобы обесточить электродвигатель, отключая питание с катушки магнитного пускателя своим размыкающим контактом в цепях управления.

Чаще всего на предприятиях используются тепловые реле серии ТРЛ, РТЛ, РТТ и другие. В этой статье рассмотрим устройство и принцип действия реле РТТ-111 УХЛ 4, которое используется с магнитными пускателями серии ПМЕ.

Технические характеристики теплового реле РТТ-111 УХЛ4

-номинальный ток теплового расцепителя – 10 А;

-напряжение силовой цепи – 220 В, 400 В, 660 В;

-один нормально замкнутый контакт 95-96;

-уставка тока срабатывания от 5,35 А до 7,35 А.

Устройство и принцип действия теплового реле

Тепловые реле устроены аналогично друг другу и состоят из следующих основных деталей. Главным чувствительным элементом является биметаллическая пластина, состоящая из двух металлов: сплавов железа с никелем и латуни, соединенных пайкой и имеющих разные по величине коэффициенты линейного теплового расширения. Этот коэффициент характеризует то, насколько может удлиняться, в данном случае, металлическая пластина при ее нагревании. Для сравнения, коэффициент линейного теплового расширения латуни составляет 18,7 () по сравнению с сплавом железа и никеля 1,5 (), поэтому при нагреве латунь будет быстрее увеличиваться в длине, изгибая, тем самым, биметаллическую пластину в свою сторону. Это свойство и используется в тепловом реле!

1-корпус теплового реле;

2-биметаллическая пластина с нагревательным элементом;

5-пружина замыкающего контакта;

6-винт регулировки пластины температурного компенсатора;

7- пластина температурного компенсатора;

9-эксцентрик с движком уставки тока срабатывания;

10- кнопка возврата реле в рабочее состояние.

По закону Джоуля-Ленца электрический ток, протекающий по проводнику вызывает его нагрев, то есть часть электрической энергии уходит на тепловые потери. И чем больше по значению сила тока в проводника одного и того же поперечного сечения, тем больше он нагревается (перегрузка). Но в тепловых реле биметаллическая пластина нагревается непосредственно от нагревательного элемента-проводника, по которому протекает электрический ток к электродвигателю. Нагретая и изогнутая биметаллическая пластина воздействует через толкатель на исполнительную пластину температурного компенсатора, которая, в свою очередь, выводит из зацепления замкнутые контакты в цепи катушки магнитного пускателя и кнопку включения реле в рабочее состояние(наиболее наглядно изображено на этом рисунке).

Так как на работу теплового реле влияет температура окружающей среды (дополнительный нагрев), то в качестве «противовеса» используется также биметаллическая пластина температурного компенсатора, которая изгибается в противоположную сторону и регулируется специальным винтом.

На эксцентрике или регуляторе тока срабатывания есть шкала с 5 делениями влево(уменьшение тока) и с 5 делениями вправо (увеличение тока) от начальной риски. Ток срабатывания регулируется путем изменения зазора между толкателем и исполнительной пластиной с помощью воздействия движка эксцентрика на пластину температурного компенсатора.

При обрыве питания одной из фаз трехфазного электродвигателя нагрузка переходит на две другие фазы, что приводит к возрастанию в них электрического тока, нагреву обмоток и срабатыванию, в итоге, теплового реле- защита от неполнофазного режима!

Рекомендации:

-при срабатывании теплового реле, необходимо дать время для остывания тепловому расцепителю и обязательно найти причину его срабатывания (произвести тщательный осмотр электродигателя);

— в зависимости от температурных условий эксплуатации электродвигателей советую регулировать эксцентрик влево или вправо;

-периодически производить технический осмотр и ремонт теплового реле во избежание преждевременного выхода из строя!

Основные типы реле

Совместимость релейного устройства с конкретным мотором зависит от его типа. Производители выпускают:

• ТРП. Аппарат с одним полюсом и комби-системой нагрева, который защищает асинхронные моторы. Подходит для сети с постоянным током не более 440 В, нечувствителен к ударам.
• РТЛ. Предотвращает неисправность двигателя в условиях выпадения фазы, токовой асимметрии и перегрузки, затяжного пуска, заклинивания. Монтируется на дин-рейке отдельно или совместно с пускателем.
• РТТ. Основное назначение приборов – предотвращение затяжного старта, перегрузки, перекоса фазы асинхронных моторов с роторами короткозамкнутого типа.
• ТРН. Двухфазный коммутатор для контроля пуска и функционала двигателя. Подходит под сеть переменного тока, контакты в исходное положение возвращаются вручную.
• РТИ. Тепловое РТИ-реле отличается минимальным энергопотреблением, совместимы с автовыключателями или предохранители. Установка производится на специальный контактор.
• Твердотельные. Компактные приборы без активных узлов. Принцип их функционала заключается в проверке тока работы и пуска, определении средних показателей температуры двигателя. Устанавливаются на аварийно опасных участках.
• РТК. Пусковой аппарат, контролирующий температуру внутри корпуса оборудования. Задействуется в схемах с реле-частью комплектации автоматики.

Все приборы только предотвращают аварийные ситуации, а не защищают сеть от коротких замыканий.

Ремонт или замена пускового реле холодильника

Пускозащитные реле служат для пуска электродвигателя компрессора холодильника. Они защищают электродвигатель перегрузки. Так как в устройстве есть подвижные детали и контактные группы, реле могут ломаться. Отремонтировать пусковое реле может любой электрик, в том числе и заменить его.

Причины выхода из строя реле холодильника

Пускозащитное реле — это электромеханическое устройство и оно предназначено:

• для запуска однофазного электродвигателя путем кратковременного подключения пусковой обмотки;
• для защиты электродвигателя от перегрева путем отключения питания его, в виду большого тока рабочей обмотки.

Как и у всех механизмов, имеющих подвижные части, нагревательные элементы и контактные группы, в процессе эксплуатации могут возникать отказы:

• контактная группа может заклинить и не замкнуть цепь пусковой обмотки. При этой неисправности электродвигатель не сможет запуститься и через пару секунд тепловая защита реле отключит питание. Неисправность устраняется восстановлением подвижности штока;
• контакты могут подгореть и не включаться. Симптомы те же самые, что и выше. Неисправность устраняется чисткой и выравниванием пятачков контактов;
• может перегореть нагревательный элемент тепловой защиты. При этой неисправности компрессор просто не включится, т.к. цепь разорвана перегоревшей спиралью. При этой неисправности реле идет под замену;
• потеря свойства биметаллической пластины для задержки отключения контакта. При этой неисправности отключение контакта будет происходить сразу при нагреве спирали. Компрессор будет кратковременно включаться и отключаться. Исправная биметаллическая пластина дает электродвигателю время запуститься при повышенном пусковом токе. При этой неисправности реле идет под замену.

Чтобы определить, что вышло из строя пусковое реле, рекомендуют отключить от компрессора клеммы реле и подключить компрессор напрямую, кратковременно дать импульс пусковой обмотке. Если компрессор включился, причину нужно искать в реле.

Это легко можно сделать при наличии символов возле выходов:

• «S» – пусковая обмотка;
• «R» – рабочая обмотка;
• «C» – общий выход.

Виды пускозащитных реле

Несмотря на разнообразие исполнения пускозащитных реле, в холодильниках используются два вида реле:

С индукционным пуском. Включение пусковой обмотки однофазного электродвигателя осуществляется реле на основе соленоида.

С позисторным включением. Включение пусковой обмотки однофазного электродвигателя осуществляется через позистор (резистор с полупроводниковыми свойствами).

Внешний вид различных моделей

Принцип работы пускозащитных реле с индукционным пуском

Работа тепловой защиты. Тепловое реле состоит из нормально замкнутой контактной группы, биметаллической пластины и нагревателя. Биметаллическая пластина сварена из двух металлов имеющих разный температурный коэффициент расширения. Биметаллическая пластина может иметь прямой нагрев (ток едет по ней) и косвенный нагрев через спиральный нагреватель. При нагреве пластина изгибается и размыкает контакты. Компрессор отключается. Когда биметаллическая пластина остывает, контакты замыкаются, питание вновь подается на компрессор.

Пусковое реле предназначено для кратковременного подключения пусковой обмотки электродвигателя компрессора во время его включения. Как оно работает?

• при подаче питания на электродвигатель компрессора, ток к рабочей обмотке электродвигателя идет через катушку соленоида реле. Так как двигатель при запуске потребляет большой ток в обмотке соленоида возникает сильное магнитное поле, которое втягивает сердечник подвижного контакта и контакты замыкаются, подключая пусковую обмотку;
• когда компрессор запустился, пусковой ток в рабочей обмотке электродвигателя падает до номинального и магнитное поле соленоида перестает удерживать сердечник подвижного контакта, пружина помогает сердечнику вернуться в исходное положение, контакты размыкаются и пусковая обмотка электродвигателя обесточивается;
• компрессор работает в штатном режиме.

Пускозащитное реле выглядит внешне, как небольшая коробочка, которая крепится к корпусу компрессора, а у старых холодильников на раме при помощи винтов, защелок, пружинных скоб и заклепок.

Принцип работы пускозащитных реле с позисторным включением

Пускозащитные реле с позисторами применяются почти во всех современных холодильниках. Тепловая защита у них работает точно так же как и у реле с индукционным пуском (через биметаллический контакт).

Что такое позистор, это разновидность теплового резистора с полупроводниковыми свойствами. Холодный позистор имеет незначительное сопротивление, а при нагреве сопротивление резко увеличивается и перестает пропускать ток.

Позистор повторяет работу подвижных контактов с соленоидом в пускозащитных реле с индукционным пуском, только в случае с позистором в работе этой функции отсутствуют подвижные части и ломаться нечему.

При комнатной температуре сопротивление резистора незначительное, поэтому ток к пусковой обмотке поступает, как по обыкновенному проводнику. Так как у позистора есть незначительное сопротивление он постепенно нагревается и при определенной температуре происходит размыкание цепи пусковой обмотки. При прекращении подачи тока он остывает (отключение терморегулятором) и восстанавливает свои свойства для повторного включения электродвигателя компрессора.
Пускозащитное реле с позистором устанавливаются непосредственно на разъем компрессора (на три контакта).

Электрическая схема

В руководстве пользователя холодильника указано, какие марки пусковых реле могут использоваться для конкретной модели. Это предоставляет выбор пусковых реле для замены при отсутствии оригинала.

Схема индукционного подключения

Схема позисторного механизма включения

Нужно не забывать, что в цепь питания электродвигателя компрессора ещё участвуют контакты терморегулятора, что нужно обязательно учитывать при тестировании неисправностей пускового реле.

Как заменить реле в холодильнике на примере Атланта (Минска)

Чтобы снять пусковое реле следует:

• Убедиться в том, что холодильник отключен от сети.
• Снять проволочный зажим, прижимающий крышку (На старых холодильниках могут быть защелки, которые от времени стали хрупкими. Действуйте аккуратно).
• Отсоединить клеммы.
• Промаркировать провода. (Это поможет не перепутать провода при присоединении их к новому реле, особенно актуально на старых холодильниках с с проводами непонятного цвета).
• Отвинтить винты крепления реле к корпусу компрессора.
• Снять пусковое реле с разъема компрессора.

Новое или отремонтированное реле устанавливают в обратном порядке.

Если вы не уверены в своих знаниях электротехники, лучше не рисковать и все-таки вызвать мастера. Стоимость ремонта в сервис-центре, как правило, все-таки ниже, чем цена всего холодильника.

Ремонт теплового реле

В независимости от качества, рано или поздно, почти все электрические обогреватели стают плохо греть, не включаются или уже совсем не греют.
Самостоятельный ремонт электрического обогревателя не составляет больших трудностей, так как зачастую данный класс устройств не считается сложным прибором.
В быту люди используют большое разнообразие электрических электрообогревателей: электрические инфракрасные камины, конвекторы, тепловентиляторы и разнообразные масляные радиаторы. У всех подобных приборов в независимости от конструктивных особенностей, нагревающим элементом служит нихром.

Следует заметить что чем проще конструкция обогревателя тем дольше будет работать такой прибор, и кто муже легче будет разобраться в поломке и починить его.

Устройство

Для быстрого и эффективного ремонта, прежде всего, необходимо понимать как устроен обогреватель.
В независимости от разновидности таких устройств, все они имеют основные общие элементы.
Обогреватели оборудуются одно- или двух клавишными выключателями которыми можно выбирать один или два ТЭНа которые будут греть, а также лампочками индикации работы ТЭНа.
ТЭН может иметь не два контакта а три, с двумя разделенными греющими спиралями внутри.

Сразу после сетевого шнура с вилкой может стоять защитный термопредохранитель, который будет автоматически отключать обогреватель после перегрева, например если накрыть конвектор сверху полотенцем.
Также может присутствовать датчик наклона, который сработает, если например, конвектор упадет или перевернется.
Помимо термопредохранителя, также может быть и «автоматический выключатель» — предохранитель тока перегрузки, для других аварийных ситуаций.

Диагностика и поиск неисправности обогревателя

Любая диагностика начинается с разборки обогревателя, но прежде чем разбирать, его необходимо отключить и вытянуть вилку с розетки.
Откручиваем винтики корпуса, скорее всего корпуса панели управления. Добравшись до соединительной управляющей панели с термостатом, терморегулятором и другими элементами, проверку начинаем с прозвонки сетевого шнура.
Дальше проверяем работу всех управляющих клавиш и тумблеров — прозванивая их тестером. Затем все последовательные цепи.

Терморегулятор проверяется тестером и он должен выдать на контактах нулевое сопротивление (КЗ) или близкое к нулевому, это будет говорить о исправности терморегулятора.

Помимо исправности самих элементов обогревателя, причина поломки может скриватся и в плохом и ненадежном контакте проводников, со временем, из за разности материалов они окисляются и отгнивают, так что в данном моменте тоже следует обратить внимание.
Затем проверяются защитные элементы: датчик положения и термопредохранитель.

Термопредохранитель прозванивают тестером, в исправном и холодном состояние на его контактах должно быть нулевое сопротивление (КЗ).
Таких термопредохранителей может быть несколько штук в одном корпусе и как правило чем больше корпус — тем больше в нем термопредохранителей.
Следует заметить что термопредохранитель может быть и рабочим (исправным) но из за сильной загрязненности фильтров и конвекционных отверстий они могут моментально срабатывать и отключать обогреватель.

Что же представляет из себя датчик положения, так это, в большынстве конструкций, какой то грузик который при наклоне или ронению обогревателя воздействует на мини выключатель который уже размыкает напряжение. Исправный датчик положения, в нормальном вертикальном положение обогревателя на своих контактах должен иметь нулевое сопротивление (КЗ).
Основным решающим моментом будет проверка нагревательных ТЭНов. В больших обогревателях их как правило несколько, наиболее часто их два. И часто причиной недостаточного прогрева помещения есть выход из строя одного из ТЕНов.
В большинстве случаев ТЭН не подлежит ремонту и заменяется аналогичным.
Как проверить ТЭН? Сопротивление на его контактах может быть разным, в зависимости от конкретного устройства, но однозначно он должен прозваниватся. Примерные значения сопротивления могут быть в диапазоне 20 — 100 Ом.

Основные неисправности обогревателей

Обогреватель не включается.
Причин может быть несколько. Необходимо проверить розетку, вилку и электрический шнур. Затем разобрать и убедится в наличие сетевого напряжения внутри устройства, лучше всего использовать для этого контрольную лампочку на 40Вт.
Проверяется напряжение по последовательной цепи, термопредохранитель, термостат, термовыключатель, ТЭН
Проверку под напряжением следует проводить осторожно или использовать метод прозвонки на сопротивление (мультиметром) уже без напряжения.

Тепловентелятор включается но не греет.
Обогреватель дует воздух но при этом не греет его, такая ситуация явно указывает на неисправность ТЭНа, один из участков спирали может быть поврежден, необходимо внимательно осмотреть всю протяжность нихромного проводника, а также прозвонить тестером сам ТЭН, сопротивление должно быть где то в раене 70 Ом.
В случае видимого разрыва или отгорания нихромового проводника, его можно попытаться восстановить если немножко оттянуть оборванные проводники к центру и аккуратно скрутить с запасом их друг к другу, затем надежно вставить «соединение» обратно, но так чтоб оно не сместилось и не замкнуло в процессе работы случайно на соседние витки спирали.
Также причиной такой работы может быть термопредохранитель или биметаллические пластины терморегулятора. В холодном состояние они должны быть замкнути, иногда возникает необходимость их зачистки для улучшения надежности контакта. Исправные биметаллические пластины от тепла паяльника должны размыкаться.

Тепловентилятор греет но вентилятор не крутится (не дует).
Если лопасти исправны и нигде не подклинены, то вероятнее всего причина в двигатели.
Но все же сначала необходимо убедится в том что на двигатель поступает напряжение. Убедится в том что его вал легко и без усилий проворачивается.
Дальше двигатель можно проверить мультиметром, его контакты должны прозваниватся и показывать хоть каое то сопротивление.
При необходимости моторчик можно разобрать и осмотреть внутри, возможно сильное загрязнение. Прозвонить обмотки, почистить коллекторный узел и осмотреть надежность прилегания щеток. Возможно будет необходимо прокапать машинным маслом втулки движущей части двигателя.
При перегоранию обмоток двигатель необходимо заменить.

Обогреватель отключается (из за перегрева)
Причин может быть несколько. Например большая площадь обогрева и маломощный конвектор, в следствие постоянной работы перегревается корпус и внутренние элементы в том числе элементы защиты от перегрева которые отключают устройство.
В других случаях может быть причиной неправильная установка конветора. Необходимо организовать свободный приток поступающего воздуха к нижней части обогревателя и свободный отток горячего воздуха из верхней части конвектора, нечем не накрывать его и не создавать сопротивление выходу тепла с конвектора.

Масляный радиатор протекает.
Самостоятельный ремонт в таких случаях является задачей непростой и неблагодарной. Клеи и герметики в данном случае бесполезны.
Для герметизации пробоин необходимо слить масло, залить водой и с помощью инверторной сварки для тонких листов. Проварить пробоину, предварительно зачистив место от краски и коррозии.
При постоянном вытекание масла следует понимать что все же масло необходимо будет долить, так как для эффективной работы такого обогревателя необходимо наличие 90% объема масла от общей емкости масляного «бака», остальное пространство должен занимать воздух, он играет роль своеобразной подушки при розшырению масла при нагреве.
